구리선이 막히면 GPU도 멈춘다

기존 데이터센터 내부는 구리 케이블(전기 신호) 기반으로 서버를 연결해왔습니다. 그런데 AI 클러스터처럼 수천 개의 GPU가 초고속으로 데이터를 주고받는 환경에서는 구리선의 구조적 한계가 드러납니다.

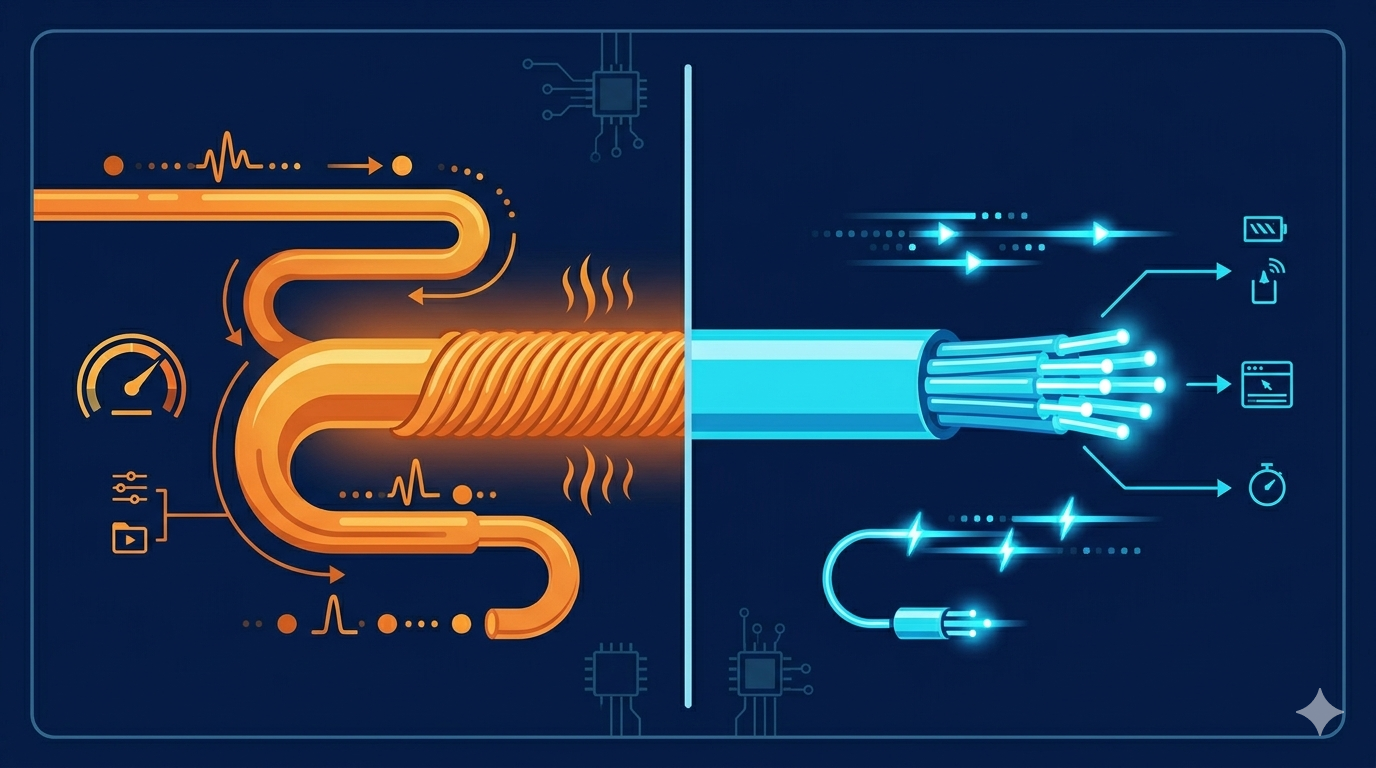

구리선의 두 가지 벽:

• 속도의 벽 — 전기 신호는 물리적으로 전송 대역폭에 한계가 있음
• 전력의 벽 — 고속 전송일수록 발열·전력 소모가 기하급수적으로 증가

핵심 기술 3가지 — 광 트랜시버·실리콘 포토닉스·CPO

1. 광 트랜시버 (Optical Transceiver) 전기 신호를 광신호로, 광신호를 다시 전기 신호로 변환하는 장치입니다. 기존 100G 수준에서 400G, 800G까지 확대되고 있으며, 현재 1.6T 전송 기술 개발도 진행 중 입니다. 데이터 전송 용량이 수 배씩 늘어나고 있는 것입니다.

2. 실리콘 포토닉스 (Silicon Photonics) 반도체(실리콘) 칩 안에 광섬유 회로를 심는 기술입니다. 반도체 칩 안의 구리선 대신 광섬유를 심는 이 기술은 올해가 본격적인 상용화 원년으로 전망됩니다. AMD, 브로드컴 등 미국 빅테크 6곳이 표준 선점을 위한 연합까지 출범한 상태입니다.

3. CPO (Co-Packaged Optics) 광 트랜시버를 CPU·GPU 같은 고성능 반도체 칩과 물리적으로 통합하는 차세대 기술입니다. 데이터 처리 과정의 병목 현상을 줄이고 전력 소모를 대폭 절감해 AI 연산 효율을 혁신적으로 개선할 잠재력을 지닙니다. 엔비디아 GTC 2026에서 CPO 상용화 로드맵이 제시되었으며, 기존 구리선 기반 연결의 구조적 병목을 돌파하는 전략 기술로 자리매김하고 있습니다.

AI 데이터센터가 광통신을 원하는 진짜 이유

AI 추론(Inference)이 학습(Training)보다 훨씬 빈번하게 실행되는 시대로 접어들면서, 데이터센터는 '고성능 GPU 묶음'에서 '초고속 분산 연산 네트워크' 로 진화하고 있습니다.

엔비디아는 기존 몇 개의 중앙 집중식 데이터센터 방식에서 방대한 분산형 AI 네트워크로 전환한다는 비전을 발표했습니다.

AI 기지국, 자율 네트워크, 6G 혁신이 결합되는 이 구조에서 광통신은 각 노드를 연결하는 신경망 그 자체가 됩니다.

결국 AI 성능 경쟁은 모델 파라미터 수에서, 인프라 연결 효율로 전선이 이동하고 있습니다.

국내외 대응 현황

• 글로벌: 구글, 아마존, 마이크로소프트 등 빅테크의 데이터센터 증설 가속화가 광통신 인프라 수요를 직접 견인하고 있습니다.

• 국내 정책: 한국 정부는 '하이퍼 AI 네트워크' 전략을 추진하며 2026년부터 약 2,900억 원 규모의 예산을 전송망 고도화에 투입할 계획입니다.

• 기술 경쟁력: 국내 오이솔루션은 전 세계에서 세 번째로 '파장변형 광트랜시버'를 개발하며 루멘텀·코히어런트의 글로벌 양강 구도에 도전하고 있습니다.

반도체 성능 경쟁은 이미 익숙합니다. 그런데 이제 AI 산업의 병목은 칩이 아니라 칩과 칩 사이의 연결로 이동하고 있습니다.

AI 시대의 진짜 승자는 데이터를 만드는 기업이 아니라, 데이터를 이동시키는 기업이라는 말이 단순한 과장이 아닌 이유입니다.

광통신은 더 이상 통신 인프라의 하위 카테고리가 아닙니다. AI 인프라의 핵심 레이어입니다.
